TF 树

用ROS不就是为了这种方便么

机器人学不是一朝一夕能练成的，但算法之路亦有捷径，好歹不用像电控一样手写状坐标变换代码(其实永远逃不过)，因为ROS2自带的TF2已经帮我们造好轮子了。
关于坐标转换的功能大部分都能开箱即用

维护坐标系关系

text

map → odom → base_link → camera_link

保存带时间的变换
把数据从一个坐标系转换到另一个坐标系

也许你会对tf2所解决的问题感到疑惑，fishros的介绍十分不错

基本规则

TF树规则

每个子坐标系只能有一个父坐标系
一个父坐标系可以有多个子坐标系
坐标系之间不能形成闭环

父子坐标系

header.frame_id是父坐标系，child_frame_id是子坐标系，transform描述子坐标系相对于父坐标系的位置和姿态。TF树中的箭头仅表示父子关系，不表示只能沿箭头方向进行坐标转换。一般图中的箭头用于明确表示父级到子级。

静态与动态TF

静态TF：安装关系不变，使用StaticTransformBroadcaster，发布到/tf_static。
动态TF：关系随时间改变，使用TransformBroadcaster，发布到/tf。

Broadcaster、Listener和Buffer

Broadcaster → 发布变换 Listener → 接收变换 Buffer → 按时间缓存并查询变换

信息

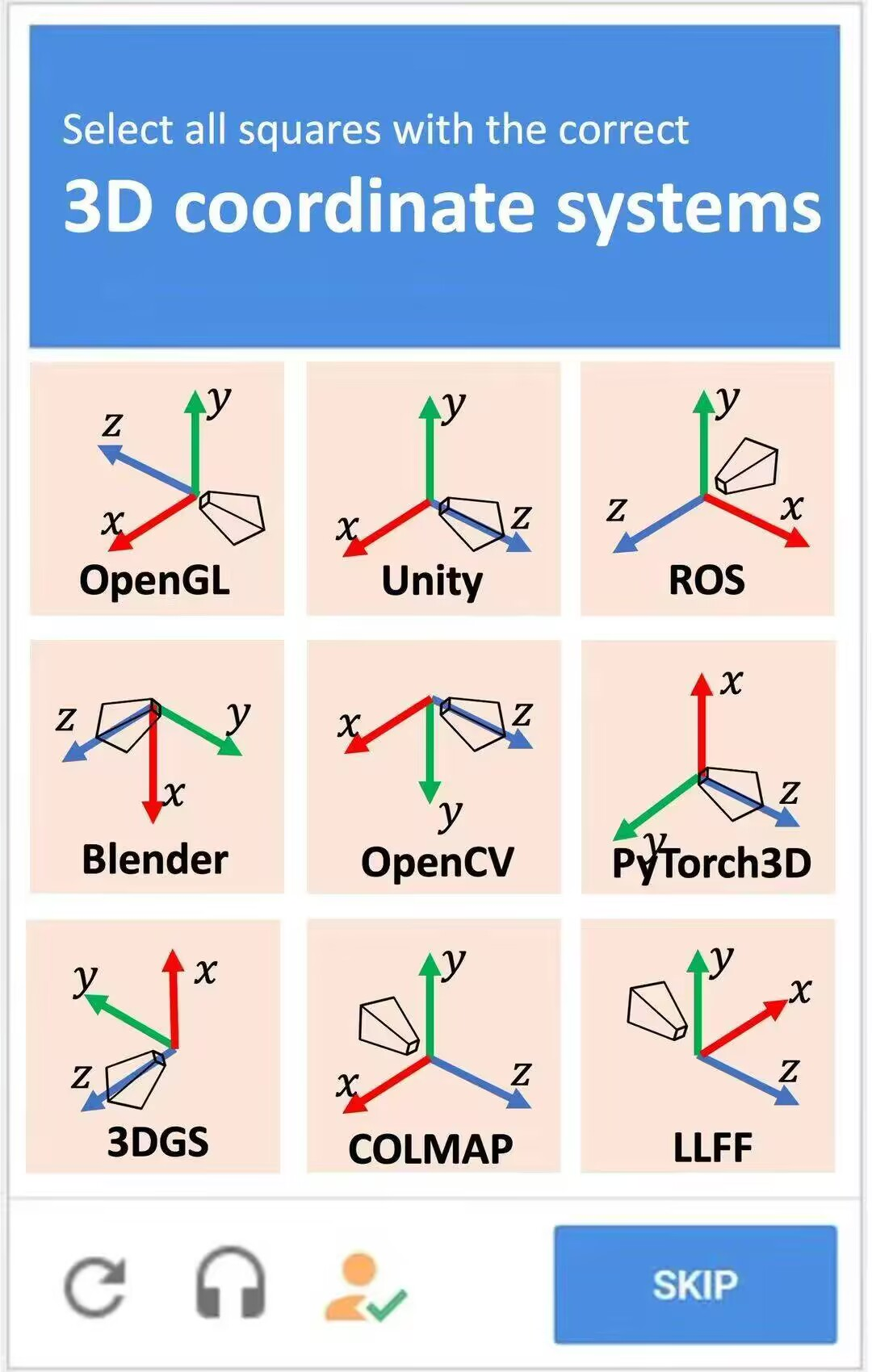

坐标系的维护关系由tf2完成了，那它具体是什么标准？我们代码工程是建设在共识上的！！！

传世宝

WARNING

谁没用就自己改

bigcat_watchingYou

当你意识到ROS存在这个机制后，随手用是非常自然的，那就先拿两个示例试试手吧

代码(也可以只是命令)

用命令发布一个静态TF

先试试不写代码的版本。假设相机固定在底盘前方0.2m、上方0.1m的位置，可以直接运行

bash

ros2 run tf2_ros static_transform_publisher \
  --x 0.2 --y 0.0 --z 0.1 \
  --roll 0.0 --pitch 0.0 --yaw 0.0 \
  --frame-id base_link \
  --child-frame-id camera_link

这个命令会一直发布base_link → camera_link的静态TF。另开一个终端查看

bash

ros2 run tf2_ros tf2_echo base_link camera_link

应该能看到

txt

- Translation: [0.200, 0.000, 0.100]
- Rotation: in Quaternion (xyzw) [0.000, 0.000, 0.000, 1.000]
- Rotation: in RPY (radian) [0.000, -0.000, 0.000]
// ROS2使用 xyzw 存储四元数

这表示camera_link位于base_link前方0.2m、上方0.1m，因为没有旋转，所以四元数是(0, 0, 0, 1)。

写一个会移动的TF

下面写一个完整的功能包，让base_link相对world左右往复移动，再把相机固定到base_link上

text

world → base_link → camera_link
       动态TF       静态TF

最后由监听节点查询camera_link在world中的位置。TF2会自动把中间两段变换组合起来，不需要我们自己做矩阵乘法。

创建功能包

进入工作空间的src目录

bash

cd ~/ros2_ws/src
ros2 pkg create tf_demo --build-type ament_cmake --dependencies rclcpp tf2 tf2_ros geometry_msgs
mkdir tf_demo/launch

完成后的文件结构如下

text

tf_demo
├── CMakeLists.txt
├── launch
│   └── tf_demo.launch.py
├── package.xml
└── src
    ├── dynamic_broadcaster.cpp
    └── tf_listener.cpp

编写动态TF发布节点

在tf_demo/src中创建dynamic_broadcaster.cpp和tf_listener.cpp(监听节点)

::: code-grop

cpp

#include <chrono>
#include <cmath>
#include <functional>
#include <memory>

#include "geometry_msgs/msg/transform_stamped.hpp"
#include "rclcpp/rclcpp.hpp"
#include "tf2_ros/transform_broadcaster.hpp"

using namespace std::chrono_literals;

class DynamicBroadcaster : public rclcpp::Node
{
public:
  DynamicBroadcaster()
  : Node("dynamic_tf_broadcaster"), start_time_(this->now())
  {
    broadcaster_ = std::make_unique<tf2_ros::TransformBroadcaster>(*this);
    timer_ = this->create_wall_timer(
      50ms, std::bind(&DynamicBroadcaster::timer_callback, this));
  }

private:
  void timer_callback()
  {
    geometry_msgs::msg::TransformStamped transform;
    // 这里需要持续更新`header.stamp`。动态TF不仅记录两个坐标系的空间关系，还要说明这个关系是哪一时刻的。
    transform.header.stamp = this->now();
    transform.header.frame_id = "world";
    transform.child_frame_id = "base_link";

    // 时间每增加1秒，相位增加1弧度，底盘做圆周运动
    const double seconds = (this->now() - start_time_).seconds();
    transform.transform.translation.x = std::cos(seconds)*0.3;
    transform.transform.translation.y = std::sin(seconds)*0.3;
    transform.transform.translation.z = 0.3;

    // 这里只移动、不旋转，单位四元数表示旋转角度为0
    transform.transform.rotation.x = 0.0;
    transform.transform.rotation.y = 0.0;
    transform.transform.rotation.z = 0.0;
    transform.transform.rotation.w = 1.0;

    broadcaster_->sendTransform(transform);

    RCLCPP_INFO_THROTTLE(
      this->get_logger(), *this->get_clock(), 1000,
      "Publishing: base_link y = %.2f m",
      transform.transform.translation.y
    );
  }

  rclcpp::Time start_time_;
  rclcpp::TimerBase::SharedPtr timer_;
  std::unique_ptr<tf2_ros::TransformBroadcaster> broadcaster_;
};

int main(int argc, char * argv[])
{
  rclcpp::init(argc, argv);
  rclcpp::spin(std::make_shared<DynamicBroadcaster>());
  rclcpp::shutdown();
  return 0;
}

cpp

#include <chrono>
#include <functional>
#include <memory>

#include "rclcpp/rclcpp.hpp"
#include "tf2/exceptions.hpp"
#include "tf2/time.hpp"
#include "tf2_ros/buffer.hpp"
#include "tf2_ros/transform_listener.hpp"

using namespace std::chrono_literals;

class TfListener : public rclcpp::Node
{
public:
  TfListener()
  : Node("tf_listener")
  {
    buffer_ = std::make_unique<tf2_ros::Buffer>(this->get_clock());
    listener_ = std::make_shared<tf2_ros::TransformListener>(*buffer_);
    timer_ = this->create_wall_timer(
      500ms, std::bind(&TfListener::timer_callback, this));
  }

private:
  void timer_callback()
  {
    try {
      // 参数依次是目标坐标系、源坐标系和查询时间
      // TimePointZero表示查询最新的可用变换
      const auto transform = buffer_->lookupTransform(
        "world", "camera_link", tf2::TimePointZero);

      RCLCPP_INFO(
        this->get_logger(),
        "camera_link in world: x=%.2f, y=%.2f, z=%.2f",
        transform.transform.translation.x,
        transform.transform.translation.y,
        transform.transform.translation.z);
    } catch (const tf2::TransformException & exception) {
      // 程序刚启动时TF可能还没到达，等待下一次定时器查询即可
      RCLCPP_WARN_THROTTLE(
        this->get_logger(), *this->get_clock(), 1000,
        "Waiting for TF: %s", exception.what());
    }
  }

  rclcpp::TimerBase::SharedPtr timer_;
  std::unique_ptr<tf2_ros::Buffer> buffer_;
  std::shared_ptr<tf2_ros::TransformListener> listener_;
};

int main(int argc, char * argv[])
{
  rclcpp::init(argc, argv);
  rclcpp::spin(std::make_shared<TfListener>());
  rclcpp::shutdown();
  return 0;
}

:::

lookupTransform("world", "camera_link", ...)表示查询将camera_link中的数据转换到world所需要的变换，返回的平移也就是相机原点在world中的位置。

提示

查询TF必须处理异常。程序刚启动、TF树没有连通或者查询时间超出Buffer的缓存范围时，lookupTransform都可能失败。

修改CMakeLists.txt

cmake

cmake_minimum_required(VERSION 3.8)
project(tf_demo)

if(CMAKE_COMPILER_IS_GNUCXX OR CMAKE_CXX_COMPILER_ID MATCHES "Clang")
  add_compile_options(-Wall -Wextra -Wpedantic)
endif()

find_package(ament_cmake REQUIRED)
find_package(geometry_msgs REQUIRED)
find_package(rclcpp REQUIRED)
find_package(tf2 REQUIRED)
find_package(tf2_ros REQUIRED)

add_executable(dynamic_broadcaster src/dynamic_broadcaster.cpp)
ament_target_dependencies(
  dynamic_broadcaster
  geometry_msgs
  rclcpp
  tf2_ros
)

add_executable(tf_listener src/tf_listener.cpp)
ament_target_dependencies(
  tf_listener
  rclcpp
  tf2
  tf2_ros
)

install(TARGETS
  dynamic_broadcaster
  tf_listener
  DESTINATION lib/${PROJECT_NAME}
)

install(DIRECTORY launch
  DESTINATION share/${PROJECT_NAME}
)

ament_package()

修改package.xml

ros2 pkg create已经帮我们加入了大部分依赖，只需要再加入launch的运行依赖

xml

<?xml version="1.0"?>
<?xml-model href="http://download.ros.org/schema/package_format3.xsd" schematypens="http://www.w3.org/2001/XMLSchema"?>
<package format="3">
  <name>tf_demo</name>
  <version>0.0.0</version>
  <description>Simple TF2 demo</description>
  <maintainer email="[email protected]">example</maintainer>
  <license>Apache-2.0</license>

  <buildtool_depend>ament_cmake</buildtool_depend>

  <depend>geometry_msgs</depend>
  <depend>rclcpp</depend>
  <depend>tf2</depend>
  <depend>tf2_ros</depend>
  <exec_depend>launch</exec_depend>
  <exec_depend>launch_ros</exec_depend>

  <export>
    <build_type>ament_cmake</build_type>
  </export>
</package>

编写launch文件

动态发布节点负责world → base_link，相机的静态TF直接复用刚才用过的static_transform_publisher，监听节点负责查询最后的结果

python

from launch import LaunchDescription
from launch_ros.actions import Node


def generate_launch_description():
    return LaunchDescription([
        Node(
            package="tf_demo",
            executable="dynamic_broadcaster",
            output="screen",
        ),
        Node(
            package="tf2_ros",
            executable="static_transform_publisher",
            name="camera_static_broadcaster",
            arguments=[
                "--x", "0.2", "--y", "0.0", "--z", "0.1",
                "--roll", "0.0", "--pitch", "0.0", "--yaw", "0.0",
                "--frame-id", "base_link",
                "--child-frame-id", "camera_link",
            ],
        ),
        Node(
            package="tf_demo",
            executable="tf_listener",
            output="screen",
        ),
    ])

编译并运行

回到工作空间目录

bash

cd ~/ros2_ws
colcon build --packages-select tf_demo
source ./install/setup.bash
ros2 launch tf_demo tf_demo.launch.py

如果一切正常，底盘的y坐标会在-1m到1m之间往复变化，相机则始终位于底盘前方0.2m、上方0.1m

log

[dynamic_tf_broadcaster]: Publishing: base_link y = 0.84 m
[tf_listener]: camera_link in world: x=0.20, y=0.84, z=0.10
[tf_listener]: camera_link in world: x=0.20, y=1.00, z=0.10
[dynamic_tf_broadcaster]: Publishing: base_link y = 0.91 m
[tf_listener]: camera_link in world: x=0.20, y=0.91, z=0.10

还可以另开一个终端，直接查询这棵TF树中的任意两个坐标系

bash

source ~/ros2_ws/install/setup.bash
ros2 run tf2_ros tf2_echo world camera_link

RViz2

上述代码若在终端判断效果，抽象的坐标关系仅凭数字很难及时检查，所以还需要认识ROS2最常用的可视化工具之一——RViz2。

RViz2本身也是一个ROS2节点。添加不同的Display后，它会订阅对应的话题，并利用TF把收到的数据转换到指定的Fixed Frame中，再渲染到同一个三维场景里。

信息

RViz2默认只是观察工具，不会因为显示了机器人就自动控制机器人。交互和控制需要Interactive Marker、MoveIt等额外功能，这里先不展开。

启动RViz2

保持前面的TF示例正在运行

bash

ros2 launch tf_demo tf_demo.launch.py

另开一个已经加载ROS2环境的终端

bash

source /opt/ros/jazzy/setup.bash
rviz2

如果使用的ROS2不是Jazzy，把路径中的版本名换成实际版本即可。

设置Fixed Frame

打开RViz2后，在左侧Displays面板中找到

text

Global Options
└── Fixed Frame

将Fixed Frame设置为world。

Fixed Frame是整个三维场景的参考坐标系，RViz2会尝试把其他数据都转换到这里。它不一定必须是TF树的根节点，但通常应该选择world、map、odom等相对稳定的坐标系。

注意

Fixed Frame必须真实存在，而且要与需要显示的数据处于同一棵TF树中。名字区分大小写，也不要随手添加或删除开头的/。

显示TF树

点击Displays面板下方的Add，选择TF后点击OK。

此时应该能看到三个坐标系

text

world
└── base_link
    └── camera_link

base_link和camera_link会一起画圆，而相机相对底盘的位置始终不变。这正是前面一条动态TF和一条静态TF组合后的结果。

展开左侧的TF Display，可以调整几个常用选项

Show Names：显示坐标系名称
Show Axes：显示每个坐标系的XYZ轴
Show Arrows：显示父子坐标系之间的箭头(Rviz2里默认是子坐标系原点指向父坐标系原点哦)
Marker Scale：调整坐标轴和文字大小
Frames：单独隐藏或显示某个坐标系

默认的Orbit视角下，可以拖动鼠标旋转视角，使用滚轮缩放。画面太乱时，先隐藏暂时不关心的frame通常比反复调整视角更方便。

看懂状态提示

每个Display旁边都有状态，展开后可以看到具体信息

OK：数据和TF都正常
Warning：暂时没有数据，或者数据已经超时
Error：话题、消息或坐标变换存在问题

程序刚启动时短暂出现Warning或Error很正常，因为RViz2可能比TF更早开始查询。持续报错才需要处理。

保存配置

调好Display、Fixed Frame和视角后，可以通过File → Save Config As保存为.rviz文件。以后直接加载

bash

rviz2 -d path/to/tf_demo.rviz

配置文件只保存RViz2的显示设置，不会保存TF数据，也不会帮你启动发布TF的节点。

常见问题

Fixed Frame不存在

如果左侧显示类似错误

text

Fixed Frame [world] does not exist

先检查示例是否还在运行，再确认名字是否完全一致

bash

ros2 run tf2_ros tf2_echo world camera_link

如果这个命令也查不到，问题在TF发布或TF树，而不是RViz2。

两个坐标系之间无法转换

常见错误是

text

No transform from [camera_link] to [world]

一般有三种原因

frame名字拼错，或者大小写不一致
中间某一段TF没有发布，整棵树断开了
一个子坐标系被错误地挂到了多个父坐标系下

可以生成TF树辅助检查

bash

ros2 run tf2_tools view_frames

终端能看到节点，RViz2却没有数据

检查RViz2和其他节点是否使用相同的ROS环境与ROS_DOMAIN_ID

bash

echo $ROS_DOMAIN_ID
ros2 node list

如果在不同终端中设置了不同的ROS_DOMAIN_ID，它们相当于处在不同的ROS网络中，彼此无法发现。

数据闪烁或不断提示时间错误

TF和传感器消息都带有时间戳。真机时间、仿真时间混用，或者发布了过期时间戳，都可能导致extrapolation一类错误。

调试时重点检查

所有相关节点是否统一使用use_sim_time
动态TF是否持续更新header.stamp
消息时间是否与当前ROS时钟一致

远程连接时RViz2打不开

RViz2是图形程序，需要可用的桌面环境。SSH、容器或WSL(不要折腾就没事)中出现could not connect to display时，需要配置图形转发，或者直接在有桌面的电脑上运行RViz2。

如果能打开窗口但出现OpenGL渲染错误，可以临时尝试软件渲染

bash

LIBGL_ALWAYS_SOFTWARE=1 rviz2

软件渲染性能较低，只适合用来判断问题是否来自显卡驱动。

Linux

Python

C++

CV与OpenCV

人工智能

ROS

容器化技术与Docker

任务2-5(Python)

任务6-7(C++)

任务8-9(CV)

任务10-13(AI)

任务14(ros)

TF 树

用ROS不就是为了这种方便么

基本规则

TF树规则

父子坐标系

静态与动态TF

Broadcaster、Listener和Buffer

代码(也可以只是命令)

用命令发布一个静态TF

写一个会移动的TF

创建功能包

编写动态TF发布节点

修改CMakeLists.txt

修改package.xml

编写launch文件

编译并运行

RViz2

启动RViz2

设置Fixed Frame

显示TF树

看懂状态提示

保存配置

常见问题

Fixed Frame不存在

两个坐标系之间无法转换

终端能看到节点，RViz2却没有数据

数据闪烁或不断提示时间错误

远程连接时RViz2打不开

TF 树 ​

用ROS不就是为了这种方便么 ​

基本规则 ​

TF树规则 ​

父子坐标系 ​

静态与动态TF ​

Broadcaster、Listener和Buffer ​

代码(也可以只是命令) ​

用命令发布一个静态TF ​

写一个会移动的TF ​

创建功能包 ​

编写动态TF发布节点 ​

修改CMakeLists.txt ​

修改package.xml ​

编写launch文件 ​

编译并运行 ​

RViz2 ​

启动RViz2 ​

设置Fixed Frame ​

显示TF树 ​

看懂状态提示 ​

保存配置 ​

常见问题 ​

Fixed Frame不存在 ​

两个坐标系之间无法转换 ​

终端能看到节点，RViz2却没有数据 ​

数据闪烁或不断提示时间错误 ​

远程连接时RViz2打不开 ​

TF 树

用ROS不就是为了这种方便么

基本规则

TF树规则

父子坐标系

静态与动态TF

Broadcaster、Listener和Buffer

代码(也可以只是命令)

用命令发布一个静态TF

写一个会移动的TF

创建功能包

编写动态TF发布节点

修改CMakeLists.txt

修改package.xml

编写launch文件

编译并运行

RViz2

启动RViz2

设置Fixed Frame

显示TF树

看懂状态提示

保存配置

常见问题

Fixed Frame不存在

两个坐标系之间无法转换

终端能看到节点，RViz2却没有数据

数据闪烁或不断提示时间错误

远程连接时RViz2打不开
